Általános leírás

– stabil konstrukció acélönvényből
– előfeszített golyóorsók mindegyik tengelyen, erős szervomotorokkal hajtva a dinamikus
előtolás érdekében
– mindhárom tengelyen játékmentes görgős- / lineáris vezetékek gondoskodnak a stabilitásról
és a szilárdságról
– az Y- tengelyen található nemesacél teleszkópos burkolatok védik a vezetékeket és a
golyóorsókat a forgácstól és a hűtőfolyadéktól
– fokozatmentes orsófordulat és fokozatmentes előtolások
– kényelmes gépkezelés a mozgatható, központosan elhelyezett ergonomikus kezelőfelületen
– hagyományos gépeken alapfelszereltségként HEIDENHAIN ND 523 digitális pozíció kijelző

Magas minőség
Hagyományos gépek digitális pozíció kijelzővel továbbá kombinált gépek CNC-vezérlővel modern formatervezésben, kompakt építéssel, szerszám-, prototípusgyártáshoz és a szakképzés számára.

Megbízható komponensek
– öntvény konstrukció a nagy stabilitás és pontosság érdekében
– fokozatmentesen szabályozható főorsó fordulatszám
– előtolás minden modellnél játékmentes, precíziósan köszörült golyóorsók által
– univerzális alkalmazhatóság a vízszintes és a függőleges orsónak köszönhetően,
mozgó pinole és billenthető marófej
– elektromos egységek ismert európai gyártóktól

Heidenhain ND 523 pozíció kijelző
– monochrom síkképernyő a pozíció-érték és egyéb adatok kijelzésére
– 3 tengely
– jól leolvasható grafikus display
– fröccsenő víz ellen védett előlap
– ergonomikus nyomógombfelület, fölöttük kopásálló feliratokkal
– fúrási képek pozícióinak számítása (lyukkör, lyuksorrend)

Lineáris vezetékek a precíz megmunkálás érdekében









Heidenhain ND 523 alapfelszereltség


Ajánlati ár

A fenti gép ajánlati ára: 43 650,- EUR + ÁFA

Tartozékok

A fenti árban lévő alaptartozékok:
– digitális pozíció kijelző ND 523
– vízszintes és függőleges orsó
– hűtőfolyadék berendezés
– halogén munkatér lámpa
– munkatér elburkolás

Külön tartozékok:
– CNC-kivitel TSC 620 HSCI vezérlővel
– CNC-forgóasztal (4. tengely)
– elektronikus kézi kerék
– CAD/CAM szoftver


Műszaki leírás

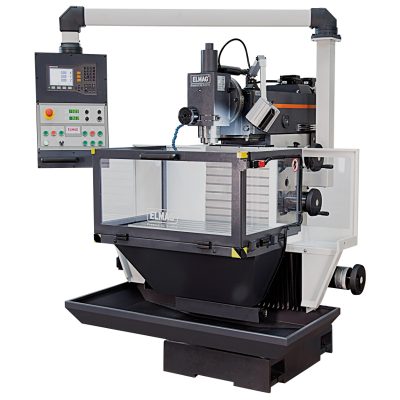

Műszaki adatok WFM 400 marógép
Munkatartomány
Mozgásút X- tengely

400 mm

Mozgásút Y- tengely

315 mm

Mozgásút Z- tengely

350 mm

Asztalfelület

315 x 710 mm

Asztalterhelhetőség

200 kg

T- hornyok

5 db.

T- hornyok szélessége

14 mm

T- hornyok távolsága

63 mm

Maróorsó távolság az asztalhoz min./max.

100 / 450 mm

Pinole löket

80 mm

Szerszámbefogás

2080 DIN

Maróorsó kúp

ISO 40

Orsónyomaték

44 Nm

Fordulatszám tartomány

10 – 4.000 ford/perc

Gyorsjárat X- tengely

5.000 mm/perc

Gyorsjárat Y- tengely

5.000 mm/perc

Gyorsjárat Z- tengely

2.500 mm/perc

Előtolás szabályzás

fokozatmentes

Pontosság
Pozicionálási pontosság

± 0,01 mm

Hajtásteljesítmény
Motorteljesítmény

5,5 KW

Csatlakozási feszültség

400/50-60 V/Hz

Gép méretei
Hossz. x szél. x mag.

1.520 x 2.130 x 1.950 mm

Súly

1.700 kg
