Általános leírás

– stabil konstrukció acélönvényből
– előfeszített golyóorsók mindegyik tengelyen, erős szervomotorokkal hajtva a dinamikus
előtolás érdekében
– felülméretezett csúszó-vezetékek a stabilitás és merevség érdekében
– az Y- tengelyen található nemesacél teleszkópos burkolatok védik a vezetékeket és a
golyóorsókat a forgácstól és a hűtőfolyadéktól
– fokozatmentes orsófordulat és fokozatmentes előtolások
– kényelmes gépkezelés a mozgatható, központosan elhelyezett ergonomikus kezelőfelületen
– hagyományos gépeken alapfelszereltségként HEIDENHAIN ND 523 digitális pozíció kijelző
– nyomógombbal történő szerszámrögzítés és szerszámoldás

Magas minőség
Hagyományos gépek digitális pozíció kijelzővel továbbá kombinált gépek CNC-vezérlővel modern formatervezésben, kompakt építéssel, szerszám-, prototípusgyártáshoz és a szakképzés számára.

Megbízható komponensek
– öntvény konstrukció a nagy stabilitás és pontosság érdekében
– fokozatmentesen szabályozható főorsó fordulatszám
– előtolás minden modellnél játékmentes, precíziósan köszörült golyóorsók által
– univerzális alkalmazhatóság a vízszintes és a függőleges orsónak köszönhetően,
mozgó pinole és billenthető marófej
– elektromos egységek ismert európai gyártóktól

Heidenhain ND 523 pozíció kijelző
– monochrom síkképernyő a pozíció-érték és egyéb adatok kijelzésére
– 3 tengely
– jól leolvasható grafikus display
– fröccsenő víz ellen védett előlap
– ergonomikus nyomógombfelület, fölöttük kopásálló feliratokkal
– fúrási képek pozícióinak számítása (lyukkör, lyuksorrend)
Heidenhain ND 523 alapfelszereltség













Átszerelés vízszintes orsóra


Ajánlati ár

A fenti gép ajánlati ára: 84 070,- EUR + ÁFA

Tartozékok

A fenti árban lévő alaptartozékok:
– digitális pozíció kijelző ND 523
– vízszintes és függőleges orsó
– hűtőfolyadék berendezés
– halogén munkatér lámpa
– munkatér elburkolás
Külön tartozékok:
– CNC-kivitel TSC 620 HSCI vezérlővel
– CNC-forgóasztal (4. tengely)
– elektronikus kézi kerék
– CAD/CAM szoftver


Műszaki leírás

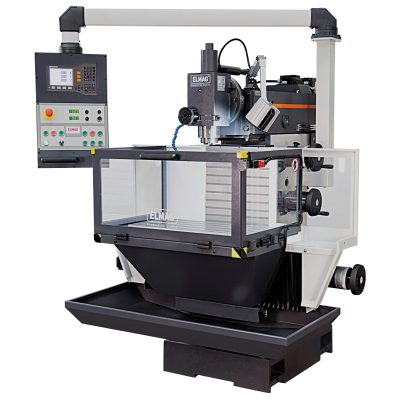

Műszaki adatok WFM 800 marógép
Munkatartomány
Mozgásút X- tengely

800 mm

Mozgásút Y- tengely

500 mm

Mozgásút Z- tengely

420 mm

Asztalfelület

500 x 1.000 mm

Asztalterhelhetőség

500 kg

T- hornyok

5 db.

T- hornyok szélessége

18 mm

T- hornyok távolsága

100 mm

Maróorsó távolság az asztalhoz min./max.

0 / 535 mm

Pinole löket

80 mm

Szerszámbefogás

69871A

Maróorsó kúp

ISO 40

Orsónyomaték

198 Nm

Fordulatszám tartomány

10 – 4.000 ford/perc

Gyorsjárat X- tengely

6.000 mm/perc

Gyorsjárat Y- tengely

6.000 mm/perc

Gyorsjárat Z- tengely

4.000 mm/perc

Előtolás szabályzás

fokozatmentes

Pontosság
Pozicionálási pontosság

± 0,01 mm

Hajtásteljesítmény
Motorteljesítmény

7,5 KW

Csatlakozási feszültség

400/50-60 V/Hz

Gép méretei
Hossz. x szél. x mag.

2.450 x 3.200 x 2.100 mm

Súly

2.900 kg
