Műszaki leírás

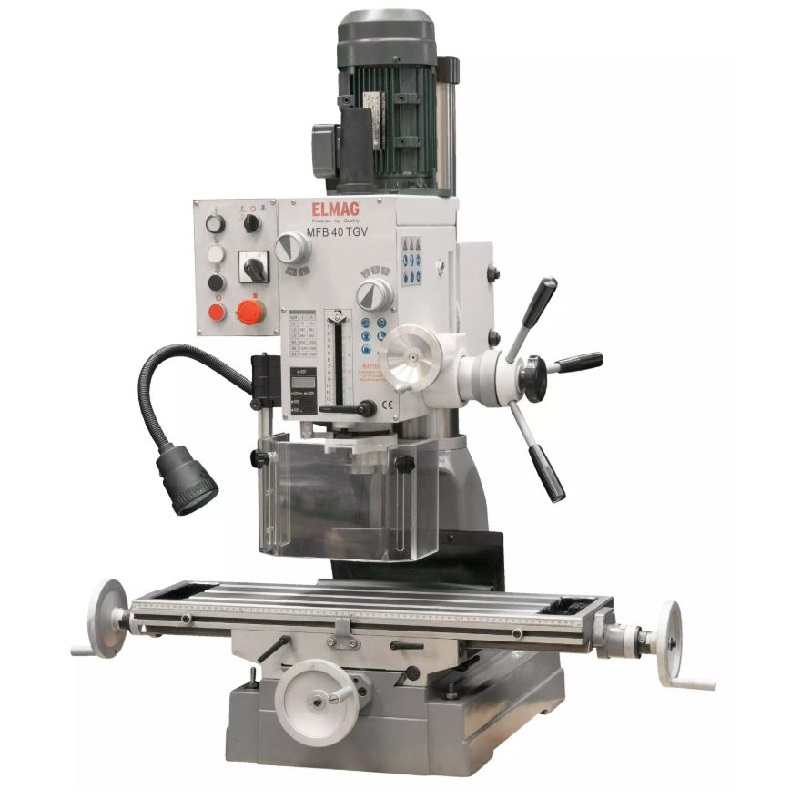

| Műszaki adatok – ELMAG MFB 40 TGV | |
| Fúrási teljesítmény acélban, max. |
40 mm |
| Menetvágási teljesítmény, max. |
M 216 |
| Síkmaró marási teljesítmény, max. |
76 mm |
| Szármaró marási teljesítmény, max. |
32 mm |
| Maróorsó morzekúp |
MK4 |
| Fordulatszám tartomány, 1 |
75 – 960 ford/perc |
| Fordulatszám tartomány, 2 |
170 – 1.600 ford/perc |
| Fordulatszám fokozatok száma |
6 |
| Maróorsó löket, max. |
120 mm |
| T-horony szélesség |
14 mm |
| Munkatartomány | |
| Marófej löket |
450 mm |
| Orsókinyúlás |
210 mm |
| Marófej billenési tartomány, bal/jobb |
± 45˚ |
| Maróorsó távolság az asztalhoz |
25 – 450 mm |
| Keresztasztal szélesség x mélység |
730 x 220 mm |
| Asztalmozgás X / Y |
500 x 210 mm |
| Automata előtolások | |
| Maróorsó előtolás |
0,10/0,18/0,28 mm/ford. |
| Maróorsó előtolás fokozat |
3 |
| Hajtásteljesítmény | |
| Motorteljesítmény, 2 fokozat |
1.500 W |
| Csatlakozási feszültség |
400 V / 50-60 Hz |
| Gép méretei | |
| Munkatér |
850x760x1.150 mm |
| Hossz x széles x magas |
850 x 760 x 1.150 mm |
| Összsúly |
315 kg |
Általános leírás
– marási teljesítmény Ø 76 / 32 mm
– munkatér 850 x 760 x 1.150 mm
– orsókinyúlás 210 mm
– asztalmozgás 500 x 210 mm
– marófej magasságban állítható és fokozatmentesen billenthető, billenési tartomány ±45˚
– hajtómotor két motorfokozattal 1.100 W / 850 W, 400 V
– hosszú élettartamú minőségi fogaskerék hajtómű 75 – 960 ford/perc, 12 fordulatszám fokozat
– maróorsó jobbra-/balra forgás
– fúrási / marási és menetvágási üzemmódok
– automatikus maróorsó előtolás, 3 fokozat (0,10; 0,18 és 0,28 mm /fordulat)
– precíziós mikró előtolás kézi kerékkel
– maróorsó precíziós csapágyakkal
– nagy biztonság az M16-os behúzó szárnak köszönhetően
– állítható maróorsó védőburkolat
– fúrásmélység-skála és –ütköző
– könnyen járó, precíz koordináta-keresztasztal, 14 mm-es T-hornyokkal és hűtőfolyadék árokkal
– VÉSZ-KI nyomógomb és null-feszültség kioldó
– áttekinthető kezelőfelület, üzem-lámpa, motorfokozat kapcsoló, VÉSZ-KI gomb, stop gomb,
fúrás / marás / menetvágás üzemmód kiválasztó, orsó forgásirány-váltó gombok, fordulatszám
fokozat beállító karok
