Műszaki leírás

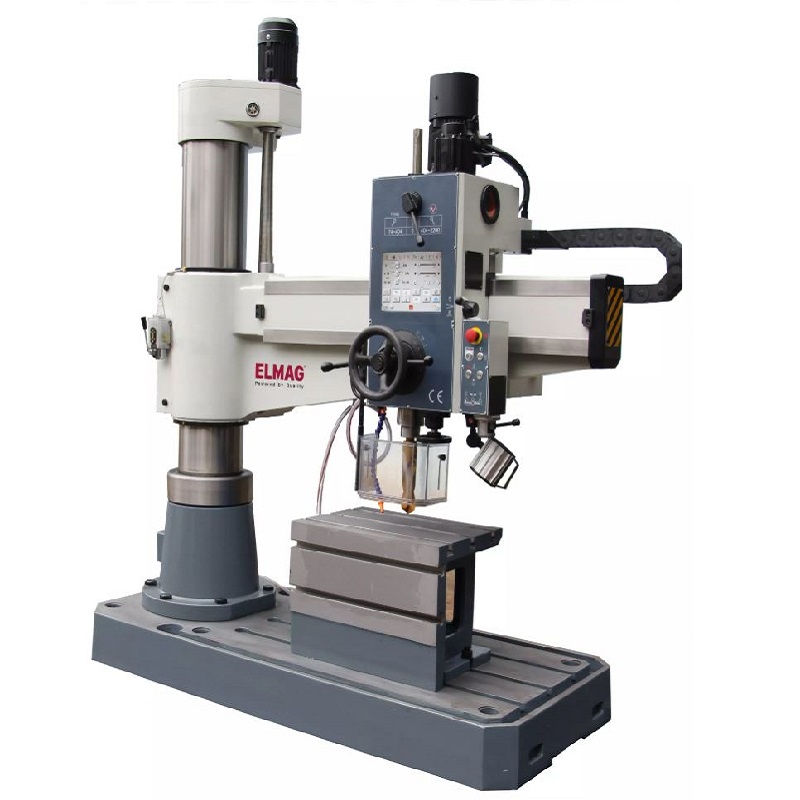

| Műszaki adatok – ELMAG RSBM 4/50 Touch Vario | |
| Fúrásteljesítmény acélban |
50 mm |
| Menetvágási teljesítmény |
M40 |
| Fúróorsó morze kúp |
MK 4 |
| Fordulatszám tartomány, 16 fordulatszám fokozat |
74 – 2.200 fordulat/perc |
| Fúróorsó löket |
250 mm |
| T-hornyok szélessége asztal/géptalp |
22/28 mm |
| Munkatartomány | |
| Fúrófej löket |
1.000 mm |
| Orsókinyúlás |
300 – 1.300 mm |
| Fúrófej elfordítás |
± 180º |
| Fúróorsó-asztal távolság |
0 – 750 mm |
| Fúróorsó-géptalp távolság |
300 – 1.300 mm |
| Fúróasztal felülete |
630 x 500 mm |
| Fúróasztal magassága |
500 mm |
| Hajtásteljesítmény | |
| Motorteljesítmény |
2.200 W |
| Konzol emelő/süllyesztő hajtás |
1.100 W |
| Hűtőfolyadék szivattyú teljesítmény |
90 W |
| Csatlakozási feszültség |
400 V / 50-60 Hz |
| Hűtőfolyadék szivattyú hordási teljesítmény |
25 liter/perc |
| Automata előtolások | |
| Fúróorsó előtolás |
0 – 300 mm |
| Fúróorsó előtolás fokozatok száma |
fokozatmentes |
| Méretek | |
| Munkatér |
630 x 500 x 750 mm |
| Hossz x szélesség |
2.070 x 850 mm |
| Magasság |
2.430 mm |
| Összsúly |
2.500 kg |
Általános leírás
– optimális megoldás nagyméretű munkadarabokba történő fúráshoz és menetvágáshoz
– csavarodás-mentes, nagy terhelhetőségű konzolos konstrukció, merev vastag falú köszörült acéloszloppal
– géptest erősen bordázott, finomszemcsés szürkeöntvényből
– különösen rezgésmentes és nyugodt futású
– fúrásteljesítmény acélban Ø 50 mm
– nagy munkatér 630 x 500 x 750 mm
– orsókinyúlás
– erős hajtómotor 1,5 kW, 400 V
– hidraulikusan kapcsolt, olajkádban futó orsó- és előtolás hajtómű
– hajtómű kerekek krómnikkel-acélból, edzett és precíziósan köszörült kivitelben
– 6 fordulatszám fokozat, fordulatszám tartomány 74 – 2.200 ford/perc
– egyszerű fordulatszám- és előtolás beállítás a beállító karok segítségével
– fúróorsó precíziós csapágyakkal, nagy körfutás pontossággal
– fúróorsó jobbra / balra forgás
– fúrófej függőleges mozgatása orsóhajtóművel, edzett kivitelű orsóval
– edzett és precíziósan köszörült konzol vezetőpályák
– mechanikus konzol- és fúrófej rögzítés
– 3 automata fúróorsó előtolás fokozat
– teleszkópos fúróorsó védőburkolat
– fúrásmélység skála és fúrásmélység ütköző
– géptalp és fúróasztal-kocka T-hornyokkal (leszerelhető)
– halogén munkatér megvilágítás
– beépített hűtővíz rendszer visszafolyással, tartály a géptalpba integrálva
– áttekinthető ergonomikus kezelőfelület biztonsági VÉSZ-KI nyomógombbal
